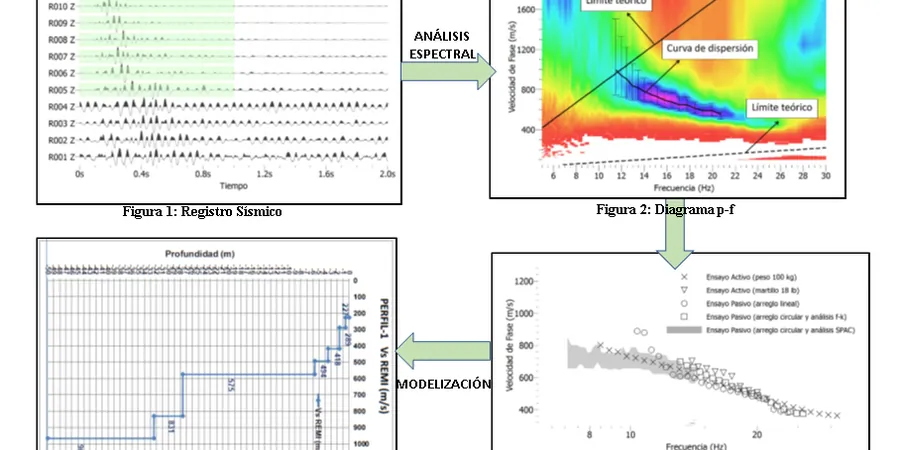

Um incorporador nos procurou com um projeto de edifício comercial de 15 pavimentos na região da Avenida São João, em São José dos Campos, e a dúvida era clara: a caracterização geotécnica tradicional não bastava para atender às exigências do projeto estrutural. A cidade, situada na bacia sedimentar de Taubaté, apresenta intercalações de solos residuais e sedimentos com comportamento dinâmico bastante heterogêneo. Foi nesse contexto que aplicamos o ensaio MASW (Multichannel Analysis of Surface Waves), uma técnica que nos permite obter o perfil de velocidade de ondas de cisalhamento (Vs) sem a necessidade de perfurações profundas, agilizando a campanha de campo. O resultado direto é o parâmetro VS30, essencial para a classificação do solo conforme a NBR 15421 e o International Building Code (IBC). Em São José dos Campos, onde a sismicidade induzida por reservatórios e as vibrações do parque industrial aeroespacial são fatores de projeto, complementamos o estudo com sondagens SPT para calibrar os perfis de Vs com a resistência à penetração nos horizontes mais competentes.
A velocidade média de ondas de cisalhamento nos primeiros 30 metros (VS30) é o parâmetro mais direto para prever a amplificação sísmica local em São José dos Campos.
Metodologia e escopo
Considerações locais
São José dos Campos está a cerca de 600 metros de altitude, na porção leste do Estado de São Paulo, e embora o Brasil seja intraplaca, a cidade já registrou sismos induzidos de magnitude superior a 3,0 na escala Richter. O risco geotécnico mais comum que observamos é a classificação subdimensionada do terreno: um solo visualmente competente pode esconder lentes de argila mole com Vs inferior a 150 m/s, elevando a aceleração espectral de projeto. Ignorar o VS30 em estruturas essenciais — hospitais, centros de controle de tráfego aéreo, plantas da Embraer — significa adotar um coeficiente sísmico genérico, o que pode subestimar os esforços laterais em até 40%. A investigação por MASW elimina essa incerteza ao fornecer um perfil contínuo de rigidez, permitindo ao calculista ajustar o fator de amplificação sísmica à realidade estratigráfica do lote, sem depender exclusivamente de correlações indiretas de tabelas de bolso.
Normas aplicáveis
NBR 15421:2006 — Projeto de estruturas resistentes a sismos, IBC 2018 / ASCE 7-16 Capítulo 20 — Site Classification Procedure for Seismic Design, ABNT NBR 6122:2019 — Projeto e execução de fundações (aspectos de investigação complementar)
Serviços técnicos associados
Perfil de VS30 e Espectro de Resposta
Relatório com a classificação do solo (A a F) conforme a NBR 15421 e IBC, incluindo o espectro de resposta elástica ajustado ao VS30 medido no terreno. Essencial para a análise modal espectral em edifícios altos na região da Avenida Cassiano Ricardo.
Microzoneamento Sísmico com MASW
Campanhas de aquisição em malha para mapear a variação lateral do VS30 em grandes glebas ou loteamentos. Utilizado por incorporadoras para definir o fator de amplificação sísmica em cada quadra do empreendimento.
Integração MASW e Sondagens Mistas
Correlação dos perfis de Vs com ensaios de penetração (SPT e CPT) para calibrar modelos geotécnicos 2D. Aplicamos essa integração em obras de túneis e escavações profundas no eixo da Rodovia Presidente Dutra.
Parâmetros típicos
Perguntas frequentes
Qual a diferença entre MASW ativo e passivo para obter o VS30 em São José dos Campos?
O MASW ativo usa uma fonte sísmica controlada (marreta sísmica ou placa), excelente para investigar até 30 metros com alta resolução nas camadas superficiais. Já o passivo aproveita o ruído ambiental — tráfego na Dutra, vibração de máquinas do parque industrial — para atingir profundidades maiores, de 50 a 100 metros. Em projetos de VS30 na cidade, geralmente combinamos as duas modalidades para garantir um perfil robusto desde a superfície até o embasamento rochoso.
Quanto custa um ensaio MASW para classificação VS30 em São José dos Campos?
O investimento para um perfil MASW com determinação de VS30 fica na faixa de $100.000, considerando mobilização de equipe, aquisição de dados com arranjo multicanal e processamento espectral completo. Campanhas com múltiplas linhas ou integração com sísmica passiva têm orçamento personalizado conforme a metragem linear e a complexidade logística do terreno.
O ensaio MASW substitui as sondagens SPT em São José dos Campos?
Não, eles são complementares. O MASW fornece a rigidez dinâmica (Vs) de forma contínua, enquanto o SPT oferece a resistência à penetração (NSPT) e permite a coleta de amostras para ensaios de laboratório. Nos projetos que coordenamos no Vale do Paraíba, usamos o MASW para a classificação sísmica e o SPT para o dimensionamento geotécnico das fundações.
Em quanto tempo entregamos o relatório de VS30 após o ensaio de campo?
O prazo habitual é de 5 a 7 dias úteis após a aquisição em campo. Esse período contempla o processamento dos registros sísmicos, a inversão das curvas de dispersão, o cálculo da média harmônica do VS30 e a emissão da arte final com a classificação do perfil conforme a NBR 15421 e o ASCE 7-16.
O solo de São José dos Campos exige cuidados especiais na interpretação do MASW?
Sim, principalmente pela presença de solos lateríticos e coluvionares nas encostas da Serra da Mantiqueira. Esses materiais podem apresentar inversão de velocidade — uma camada mais rígida sobrejacente a uma menos rígida —, o que exige uma análise cuidadosa do espectro de dispersão. Nossa equipe utiliza algoritmos de inversão robusta e calibração com sondagens mecânicas para evitar ambiguidades na interpretação geofísica.
