A transição entre o Planalto Atlântico e a Serra da Mantiqueira impõe a São José dos Campos um regime hidrogeológico complexo, onde aquíferos fraturados convivem com coberturas sedimentares da Bacia de Taubaté. Essa configuração, somada aos índices pluviométricos que ultrapassam 1.300 mm anuais, exige que o coeficiente de permeabilidade seja determinado diretamente no terreno. O ensaio de permeabilidade in situ, nas modalidades Lefranc e Lugeon, oferece essa resposta sem depender exclusivamente de correlações indiretas ou de amostras indeformadas que nem sempre representam a heterogeneidade do maciço. Em um contexto onde a ocupação urbana avança sobre áreas de recarga, ignorar a condutividade hidráulica real do solo ou da rocha pode comprometer desde a estabilidade de uma escavação até a eficiência de um sistema de drenagem profunda. Complementamos esse diagnóstico com sondagens SPT quando o perfil da bacia exige a correlação com a resistência à penetração, e recorremos ao ensaio CPT para refinar a estratigrafia de solos moles em projetos que demandam maior sensibilidade na definição das camadas drenantes.
Um valor Lugeon bem interpretado no embasamento fraturado de São José dos Campos pode ser a diferença entre um projeto de injeção de calda de cimento bem-sucedido e um consumo imprevisível de material.
Metodologia e escopo
O ensaio Lefranc, executado no interior de furos de sondagem, permite medir a condutividade hidráulica em solos e saprolitos com controle de carga constante ou variável, sendo ideal para profundidades moderadas onde a influência da fraturação ainda não é o fator dominante. Já o ensaio Lugeon é a ferramenta clássica para investigar maciços rochosos fraturados em profundidades maiores, utilizando obturador pneumático e injeção de água em patamares de pressão crescentes.
Em São José dos Campos, a interpretação do valor Lugeon (expresso em unidades Lugeon, onde 1 UL ≈ 1,3 × 10⁻⁷ m/s) precisa considerar o estado de tensão in situ da rocha, algo que nossa equipe técnica avalia com base na geologia estrutural do embasamento cristalino da região.
A escolha entre carga constante e variável no Lefranc depende da granulometria local e da posição do lençol freático, e é nessa decisão que a experiência regional faz diferença para evitar ensaios subdimensionados.
Considerações locais
Com uma altitude média de 600 metros e situada sobre um mosaico geológico que inclui a Formação São José dos Campos e o Complexo Paraíba do Sul, a cidade responde de forma imprevisível a escavações profundas quando a permeabilidade não é adequadamente caracterizada. O principal risco não está apenas na vazão de infiltração, mas na perda súbita de estabilidade de taludes e cortinas de contenção causada por poropressões não drenadas em lentes de material mais condutivo. Em obras de túneis na região, como aqueles associados a travessias urbanas ou adutoras, o desconhecimento do padrão de fraturamento hidraulicamente ativo pode gerar influxos abruptos de água, paralisando a frente de escavação e exigindo tratamentos emergenciais com injeções de consolidação. Outro cenário crítico ocorre em projetos de barragens de pequeno porte no alto da bacia, onde um valor Lugeon residual mal interpretado pode mascarar a necessidade de uma cortina de vedação mais profunda, comprometendo a segurança da estrutura a longo prazo.
Normas aplicáveis
NBR ISO 22282 (Investigação geotécnica — Ensaios hidráulicos em furos de sondagem), ABGE — Diretrizes para execução e interpretação do ensaio Lugeon, ASTM D4630-19 (Standard Test Method for Determining Transmissivity of Low Permeability Rocks), ABNT NBR 6484 (Sondagens de simples reconhecimento — base para execução do Lefranc)
Serviços técnicos associados
Ensaio Lefranc em solos e saprolitos
Executado dentro do revestimento da sondagem mista ou a trado, com isolamento do trecho ensaiado por obturador ou selo de bentonita. Indicado para profundidades de até 15-20 metros em perfis de alteração típicos da RMVale, fornecendo o coeficiente de permeabilidade (k) para projetos de rebaixamento de lençol, drenagem de taludes e análise de percolação em fundações diretas.
Ensaio Lugeon em maciços rochosos fraturados

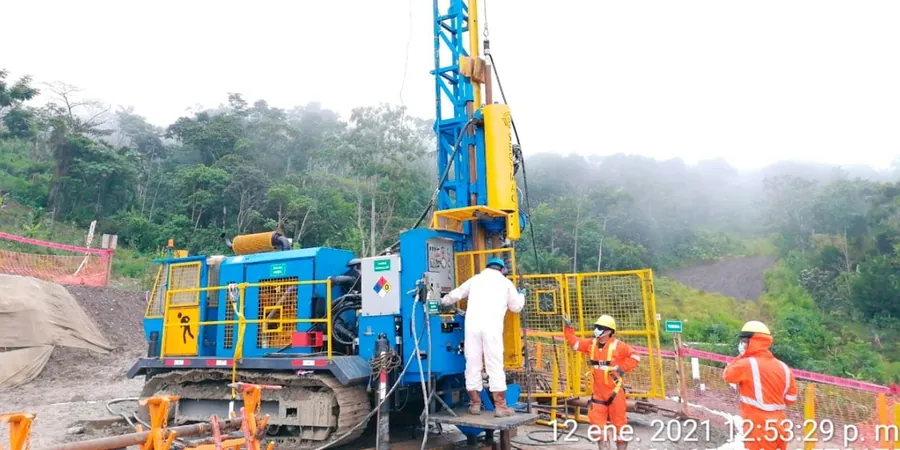

Realizado com sonda rotativa e obturador pneumático duplo, investigando trechos de 3 a 5 metros por vez. Os ciclos de pressão são rigorosamente controlados por manômetro calibrado e registrador de vazão, gerando curvas de absorção que classificam o regime de fluxo nas descontinuidades. Essencial para definir o tratamento de fundações de barragens, projetos de túneis em rocha e cavidades subterrâneas.
Parâmetros típicos
Perguntas frequentes
Qual a diferença prática entre o ensaio Lefranc e o Lugeon em um projeto em São José dos Campos?
O ensaio Lefranc se destina a medir a permeabilidade em solos, sedimentos e horizontes de alteração de rocha (saprolitos), geralmente em profundidades menores, utilizando furos de sondagem a percussão ou rotativa com revestimento. Já o Lugeon é específico para maciços rochosos fraturados, executado em maiores profundidades com sonda rotativa e obturador que isola o trecho a ser ensaiado. Na prática, um projeto de fundação de edifício sobre o embasamento alterado em São José dos Campos pode demandar Lefranc no solo de cobertura e Lugeon na rocha subjacente, para avaliar a necessidade de drenagem ou injeção de vedação.
O ensaio Lugeon é obrigatório para obras de túneis ou barragens na região?
Embora não haja uma lei que o torne explicitamente obrigatório, as boas práticas da engenharia geotécnica e as recomendações da ABGE o consideram indispensável para obras subterrâneas e barramentos. O ensaio Lugeon quantifica a condutividade hidráulica das descontinuidades da rocha, permitindo dimensionar sistemas de drenagem em túneis e cortinas de injeção em barragens. Em São José dos Campos, onde o substrato cristalino apresenta fraturamento variável, omitir essa investigação pode levar a surpresas durante a escavação, como influxos de água não previstos, que encarecem e atrasam a obra.
Quanto custa, em média, um ensaio de permeabilidade in situ em São José dos Campos?
O custo de um ensaio Lefranc ou Lugeon em São José dos Campos se situa na faixa de $100.000, podendo variar em função da profundidade, do número de trechos ensaiados e da logística de acesso à área de investigação. Para obter um orçamento preciso, é necessário analisar o perfil geológico preliminar do terreno e definir o escopo dos ensaios hidráulicos, de modo a adequar a campanha às necessidades específicas do projeto geotécnico.
Como a geologia de São José dos Campos influencia os resultados do ensaio Lugeon?
A geologia local, marcada pelo embasamento cristalino do Complexo Paraíba do Sul, apresenta gnaisses e migmatitos com sistemas de fraturas que podem estar preenchidos por material argiloso de alteração. Durante o ensaio Lugeon, a resposta a cada patamar de pressão indica se o fluxo é laminar (fratura fina), turbulento (fratura aberta) ou se há dilatação e lavagem do preenchimento. Essa interpretação, baseada no critério de Houlsby, é fundamental para recomendar o tratamento adequado — injeção de calda de cimento estável ou microcimento — e evitar tanto o consumo excessivo quanto a vedação ineficaz.
