Entre a região do Jardim Aquarius e o distrito de São Francisco Xavier, as condições de subsuperfície em São José dos Campos mudam de forma relevante em poucos quilômetros — de coberturas sedimentares da Bacia de Taubaté até o embasamento cristalino alterado da Serra da Mantiqueira. Essa transição geológica, que inclui os solos saprolíticos típicos do Planalto do Paraitinga, exige métodos de investigação que vão além da sondagem mecânica pontual. A tomografia sísmica de refração/reflexão permite imagear camadas contínuas do subsolo, identificando o topo rochoso, zonas de fraturamento e variações laterais de rigidez que afetam diretamente projetos de fundação e escavação. Em obra no Urbanova, por exemplo, a campanha sísmica revelou um paleocanal preenchido com material menos competente que não seria detectado apenas com sondagens SPT, orientando a adequação do estaqueamento previsto em projeto.

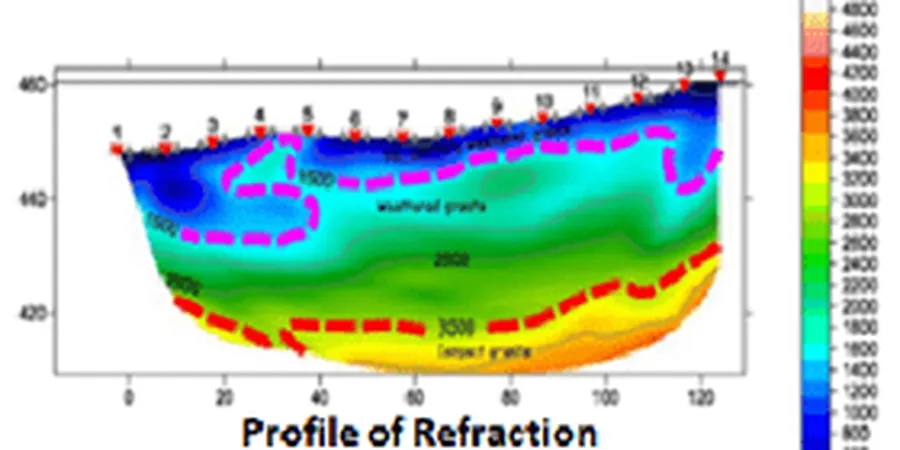

O perfil de velocidades sísmicas obtido por refração é uma das poucas técnicas que fornece o módulo de cisalhamento máximo in situ sem perturbar a estrutura do solo.
Metodologia e escopo
Considerações locais
O arranjo de campo que utilizamos em São José dos Campos consiste em um sismógrafo multicanal conectado a uma linha de geofones cravados no terreno com acoplamento firme — essencial para registrar corretamente as primeiras quebras dos sismogramas. O maior risco operacional está em perfis executados sobre aterro não controlado ou sobre camadas de argila orgânica da várzea do Rio Paraíba do Sul, onde a baixa velocidade sísmica pode mascarar reflexões mais profundas e gerar inversão não única do modelo. Nesses casos, a integração com ensaios CPT ou com sondagens mistas permite calibrar a profundidade das interfaces interpretadas. Outro ponto crítico é o ruído ambiental: em áreas próximas à Via Dutra ou ao anel viário, o tráfego pesado introduz vibrações de baixa frequência que exigem empilhamento vertical dos tiros e filtragem espectral cuidadosa para isolar o sinal útil.
Normas aplicáveis
ABNT NBR 15985:2011 — Investigação do subsolo por métodos sísmicos, ASTM D5777-18 — Standard Guide for Using the Seismic Refraction Method, ASTM D7128-18 — Standard Guide for Using the Seismic Reflection Method, ABNT NBR 6122:2019 — Projeto e execução de fundações (referência indireta para parâmetros dinâmicos)
Serviços técnicos associados
Tomografia de Refração Sísmica
Aquisição com arranjo linear de geofones e fonte de impacto para obtenção do perfil 2D de velocidades compressionais e cisalhantes. Ideal para definir a profundidade do impenetrável à sondagem e o contato solo/rocha em fundações de grande porte no município.
Tomografia de Reflexão Sísmica
Levantamento com arranjo de cobertura múltipla (CDP) e processamento similar ao da sísmica de petróleo, adaptado para alvos rasos. Empregado em São José dos Campos para detectar paleocanais, zonas de falha e variações estratigráficas sutis dentro da Bacia de Taubaté.
Parâmetros típicos
Perguntas frequentes
Qual a profundidade máxima que a tomografia sísmica de refração atinge em São José dos Campos?
A profundidade de investigação depende do comprimento do arranjo de geofones. Em levantamentos típicos na cidade, com cabo sísmico de 70 a 120 metros, conseguimos imagear entre 15 e 40 metros abaixo da superfície. Em condições favoráveis — rocha sã pouco fraturada e baixo ruído ambiental — o método pode alcançar profundidades um pouco superiores, mas sempre respeitando a relação de aproximadamente 1/3 a 1/4 do comprimento total do arranjo.
Quanto custa um ensaio de tomografia sísmica de refração/reflexão?
O valor de uma campanha sísmica em São José dos Campos parte de aproximadamente R$ 100.000, variando conforme o comprimento total dos perfis, o número de canais utilizados, as condições de acesso ao terreno e a necessidade de processamento de reflexão com cobertura múltipla. Cada projeto é cotado individualmente após visita técnica para avaliar a geologia local e as interferências logísticas.
Em que tipo de terreno a tomografia sísmica funciona melhor na região de São José dos Campos?
O método apresenta excelente desempenho em terrenos onde há contraste significativo de impedância acústica entre as camadas — situação comum nos solos saprolíticos sobre rocha cristalina da Serra da Mantiqueira e nos diabásios da Formação Serra Geral. Em contrapartida, terrenos com argilas moles muito espessas na várzea do Rio Paraíba atenuam o sinal e exigem fonte de energia mais potente ou integração com métodos elétricos para melhor resolução.
A tomografia sísmica substitui as sondagens SPT?
Não. A tomografia sísmica fornece um perfil contínuo de velocidades e parâmetros elásticos do subsolo, mas não recupera amostras nem fornece diretamente o NSPT. O ideal é que as duas técnicas sejam complementares: a sísmica cobre grandes extensões entre furos, identificando heterogeneidades laterais, enquanto as sondagens mecânicas calibram a litologia e fornecem parâmetros de resistência à penetração.
