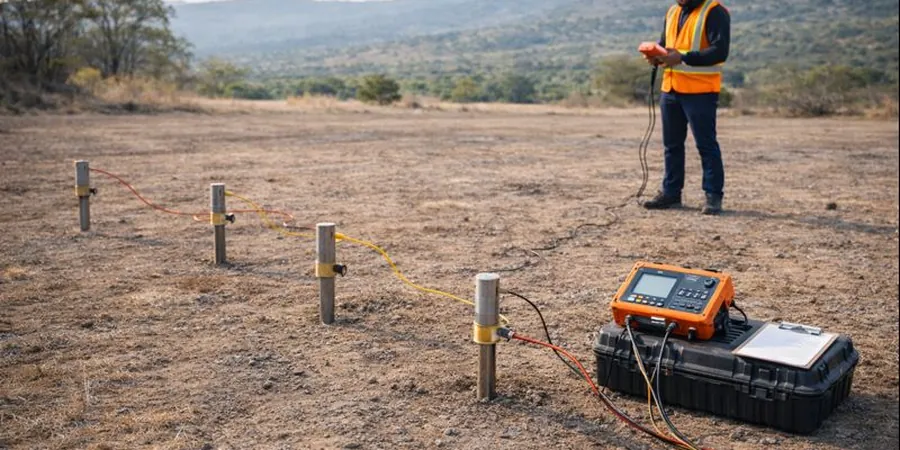

São José dos Campos cresceu sobre um complexo sistema aquífero sedimentar e cristalino, impulsionada pelo polo aeroespacial e tecnológico. A expansão urbana sobre os sedimentos da Bacia de Taubaté trouxe desafios geofísicos específicos: mapear paleocanais, detectar plumas de contaminação em antigas áreas industriais e dimensionar sistemas de aterramento elétrico para data centers e laboratórios. Em nossa experiência, a Sondagem Elétrica Vertical oferece uma varredura precisa das variações de resistividade em profundidade sem mobilizar equipamentos de perfuração pesados. Executamos campanhas com arranjo Schlumberger e Wenner, ajustando a abertura eletródica conforme a profundidade de investigação requerida — de 10 a mais de 200 metros. A interpretação dos dados, feita com software de inversão geoelétrica, permite distinguir camadas saturadas, rocha sã e contrastes laterais que uma sondagem mecânica isolada não captaria. Em projetos ambientais na região do Banhado, por exemplo, a SEV se mostrou decisiva para delimitar o fluxo subterrâneo antes da instalação de poços de monitoramento. Para obras que exigem parâmetros geomecânicos diretos, complementamos a geofísica com sondagens SPT nos pontos de anomalia identificados.
A resistividade elétrica revela o que está abaixo da superfície sem mover um centímetro de solo: uma radiografia do subsolo que orienta desde aterramentos elétricos até a remediação ambiental.
Metodologia e escopo
Considerações locais
A ABNT NBR 7117:2019 estabelece os parâmetros para medição de resistividade do solo em projetos de aterramento elétrico, e ignorar a variabilidade espacial do terreno em São José dos Campos pode resultar em malhas de aterramento subdimensionadas ou superdimensionadas. O risco não se limita à segurança elétrica: em estudos ambientais, uma interpretação geoelétrica sem calibração litológica leva a falsos positivos de contaminação ou à não detecção de plumas condutivas. Já acompanhamos casos em que uma camada de argila orgânica foi confundida com zona contaminada por hidrocarbonetos, gerando custos desnecessários de investigação. A presença de solos saprolíticos de gnaisse, com fragmentos de rocha em matriz argilosa, também introduz anisotropia elétrica que precisa ser modelada com inversão robusta. Para mitigar esses riscos, sempre executamos sondagens de controle nos pontos de anomalia geoelétrica e correlacionamos os dados com a geologia de superfície mapeada pela CPRM. Em cenários de risco sísmico moderado, como o Vale do Paraíba, a identificação de paleocanais por SEV é crítica para evitar fundações sobre depósitos inconsolidados sujeitos a liquefação.
Normas aplicáveis
ABNT NBR 7117:2019 — Medição da resistividade e determinação da estratificação do solo, ASTM D6431-18 — Standard Guide for Using the Direct Current Resistivity Method for Subsurface Investigation, ABNT NBR 15749:2009 — Medição de resistência de aterramento e de potenciais na superfície do solo
Serviços técnicos associados
Sondagem Elétrica Vertical (SEV) para aterramento
Medição com abertura AB/2 de 1 a 250 m para obter a curva de resistividade aparente e modelar a estratificação do solo em até 5 camadas. Os parâmetros de cada camada — resistividade e espessura — alimentam diretamente o projeto da malha de aterramento conforme NBR 7117.
Caminhamento elétrico 2D para contaminação
Perfilagem com múltiplos eletrodos dispostos em linha para imageamento da variação lateral e em profundidade da resistividade. Aplicada na detecção de plumas de hidrocarbonetos, chorume e intrusão salina em aquíferos da Bacia de Taubaté.
Perfilagem geoelétrica de poço
Descida de sonda de resistividade em poços de monitoramento existentes para correlação direta entre litologia e resposta elétrica. Essencial para calibrar seções de SEV e caminhamento elétrico com dados reais de subsuperfície.
Parâmetros típicos
Perguntas frequentes
Qual a profundidade que uma SEV atinge em São José dos Campos?
Com arranjo Schlumberger e abertura AB/2 de até 250 m, a profundidade de investigação efetiva alcança cerca de 60 a 80 m em terrenos sedimentares da Bacia de Taubaté. Em áreas de embasamento cristalino raso, como na região do distrito de São Francisco Xavier, a penetração se limita à profundidade do topo rochoso, geralmente entre 15 e 40 m, pois a corrente se concentra no estrato resistivo superficial.
Qual o custo de uma campanha de resistividade elétrica?
O investimento parte de R$ 100.000 para uma campanha básica com até 5 SEVs e processamento 1D. O valor final depende do número de pontos de sondagem, da abertura máxima necessária e da inclusão de caminhamento elétrico 2D ou perfilagem de poço. Enviamos uma proposta técnica detalhada após avaliação da área e dos objetivos do projeto.
Como o ruído elétrico urbano afeta as medições em São José dos Campos?
A cidade possui extensa rede de transmissão e distribuição, além do sistema de VLT com retorno de corrente pelos trilhos. Esses fatores introduzem ruído de 60 Hz e harmônicos que degradam o sinal medido. Nosso protocolo de campo inclui filtro notch digital, aumento do número de ciclos de empilhamento (stacking) e, quando necessário, operação noturna ou em finais de semana para reduzir a interferência de fontes industriais.
